移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机

         圣大节水移动式首部系统，该技术是将水源接入移动泵房主管道，通过泵房内智能水肥一体机将可溶性固体肥料或液体肥料配兑而成的肥液与灌溉水一起，通过离心过滤器和网式过滤器进入管道系统均匀、定时、定量地浸润作物根系发育生长区域，使根系土壤始终保持适宜的含水量和养分含量。采用灌溉施肥技术，可按照作物生长需求，进行全生育期需求设计，把水分和养分定量、定时，直接提供给作物。

  移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机组成部件

1.智能化控制系统：

2.移动车：

        1）、规格尺寸≥3000mm×2000mm（长×宽），轮距≥1200mm，采用弹簧板减震；
        2）、底板龙骨骨架为防锈方型镀锌钢管，尺寸≥60×40×2.0mm；
        3）、车板为镀锌钢板，板厚≥1.5mm；
        4）、四个轮胎直径≥500mm，胎宽≥150mm，静止中zui大荷载≤2000kg，移动中荷载不得超过 600kg，              整体承重≥2.5T；
        5）、含牵引杆、带驻车刹车功能；

3.金属箱体：

         1）、厢体框架结构钣金厚度为 1.5mm，门板厚度为 1.0mm 镀锌钢板，厢体加强筋为 1.2mm 厚度镀               锌钢板，发电机检修门板 2 扇，散热排气门板 2 扇，厚度 1.2mm；

         2)、采用车规级表面处理，需经多层防锈工艺，确保长期室外使用漆面不生锈、不掉漆；

         3）、含车内照明。

4.井用潜水泵：

       流量≥32m³/h、扬程≥55m、功率≥11KW；含水泵连接快接管件、30米泥浆水带（工作压力             ≥0.6MPa）、3*6 平方铜芯电缆线 30 米、拉伸钢丝 30 米。

5.发电机组:

       1）、四缸四冲程柴油发电机组，给水泵供电额定稳定运行功率≥30kW（标称），柴油机与发电机功        率相匹配；
       2）、故障自动停机，发电机正常工作状态下，燃油箱、水箱无泄漏、无变形；
       3）、配备一键启动；
       4）、带四保护功能，100%全铜；
       5）、邮箱≥50L，金属材质。
       6）、止回阀：止回阀-4寸-10公斤级-法兰连接

6.二级过滤系统：）

       1）、 过滤器：离心过滤器≥4寸，含储砂罐，全套，法兰连接
           2）过滤器:自动反冲洗叠片过滤器-≥3组-3寸叠片-4寸法兰接口-120目-zui大过流量≥80立方米/小                时
           3)超声波流量计：≥4寸
           4)压力表：压力量程0-1MPA

7.搅拌桶：

      平底加药箱≥1000升带搅拌器；

8.恒压变频控制系统：

        功率≥22KW，可根据设定的压力、频率进行调节潜水泵运转。远程监测功能：web/app 可监测移          动首部的运行状况/位置/施肥量/工作时间/操作日志/告警日志/电压/电流/主管压力；

 移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机构造解析

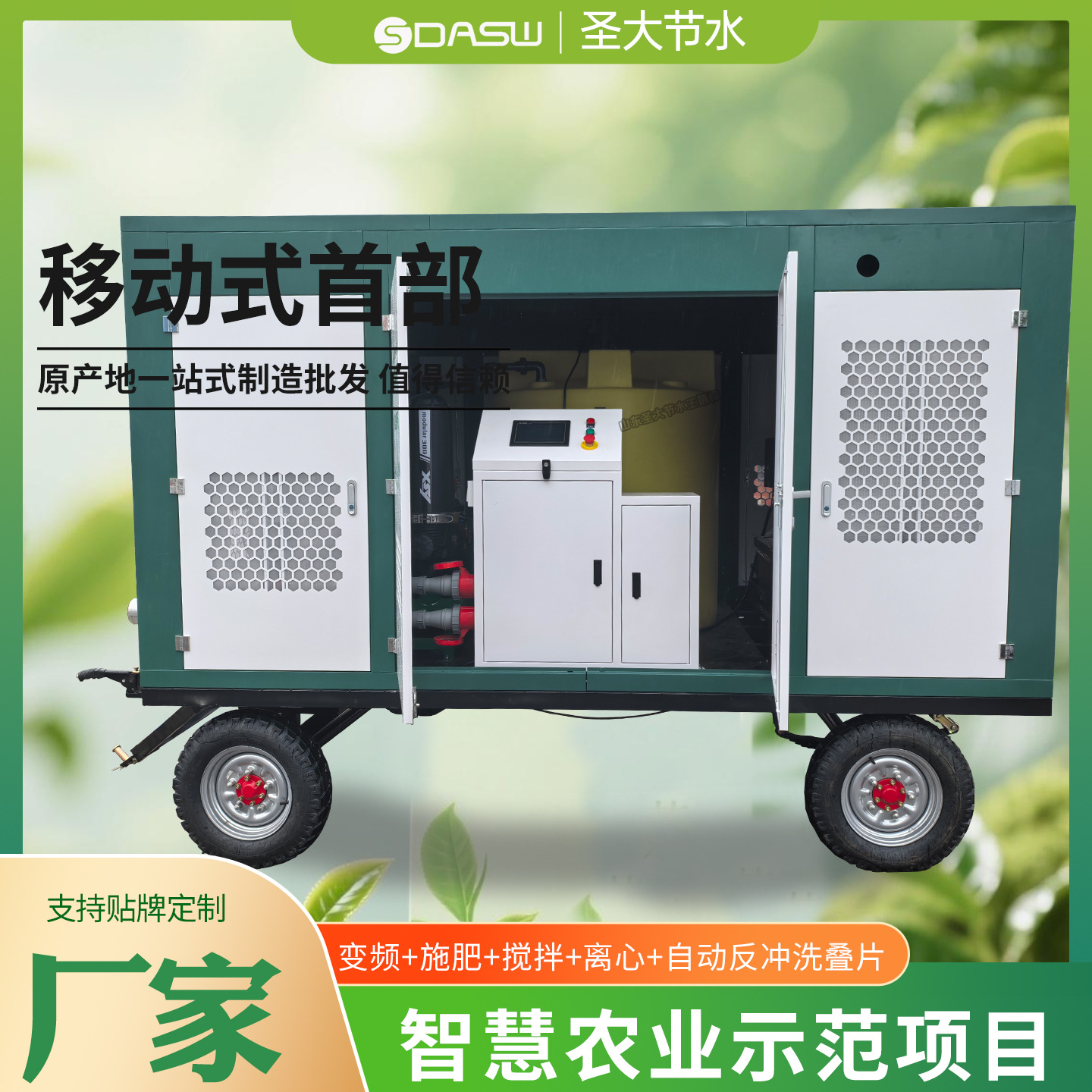

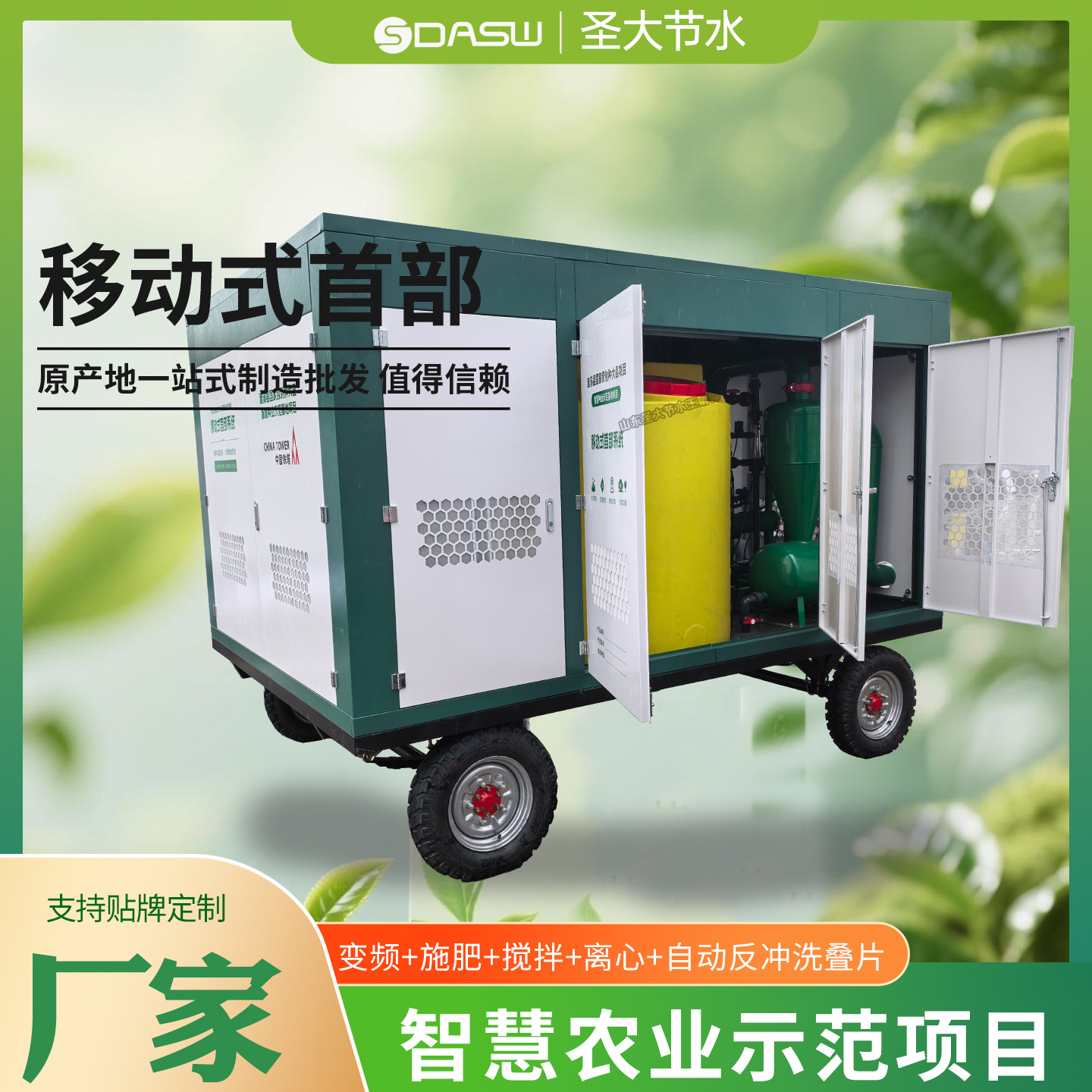

    圣大节水移动式首部系统由搅拌电机、搅拌桶、配电箱、变频器、过滤系统、房体、车架等组成。

 移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机构造解析

 移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机能实现哪些功能

 1）、外接电源标准化：设置外接电源 380V 航空插头，避免手动；

 2）、供电参数：电源 AC380V；
3）、通讯方式：采用无线通讯模式,数据传输快接，效率高，含三年流量费用；
4）、传输方式：RS485 及 RS232 接口，系统留有通讯接口功能；
5）、施肥灌溉模式：分区循环、定时定量控制，可根据不同时段自动调整灌溉时间；
6）、可通过指令解析和设备控制等技术，实现用户通过灌溉设备和系统进行交互和控制的功能。为用户提供更         加智能、便捷的操作方式，提高灌溉设备可用性和用户体验；

   ①单通路肥料通道，单通道zui大施肥量≥500L/h，≥0.75KW不锈钢施肥泵，扬成≥45米，额定流量≥4m³/H；

   ②吸肥通道上配备电磁阀，实现比例施肥；
   ③管道压力监测，压力上下限报警保护，出现故障时，系统自动停止运行；可以实时监测注肥总量和瞬时注肥      量；可以根据外部土壤环境条件，自动实施灌溉；无线数据传输+物联网云端平台监测、远程控制+手机微信端数据监测、控制；可扩展气象站、土壤墒情等；可内置物联网无线智能网关，可拓展1~254路阀门控制器；可扩展接入无线智能网关，与田间无线阀门控制器联动，可拓展1~51路阀门控制器；灌溉模式分区循环定时定量控制，可根据不同时间段自动调整灌溉时间；支持电动阀轮灌模式，可设定≥60个工作计划；支持标准    MODBUS协议；

7）、实时数据监测：实时监测施肥流量、主管路流量、主管路压力、PH 值、EC 值。
8）、电子围栏精准定位系统：内置北斗卫星定位系统模块，结合地理信息系统划定设备行驶边界，运行中数据实时上传至电脑端服务平台及手机端，实现越界报警，防止跨区域乱用或丢失便于查找
9）、防盗防拆模块：采用霍尔开关或光感传感器等装置实时监测设备状态，触发异常拆卸或遮挡时立即报警，并通过无线网络推送通知至管理终端；
10）、控制方式：本地手动控制、语音控制、远程电脑端控制、远程手机端控制；
11）、7 寸高清触摸屏：中文人机交互界面、简单易学，好操作，本地语音响应；

12）、设备在线状态：可实时上传定制的管理平台，且可实时监控设备运行情况；
13）、具有水肥机相序保护装置可自动识别电源的相序，检测到相序错误时设备无法启动；
14）、设备保护：报警保护：电机过载，堵塞，空管等异常，故障预警及设备保护。管道压力监测，压力上下限报警保护，出现故障时，系统自动停止运行。

 移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机工作原理

      移动式首部系统，由水泵供水经水管切向进入罐内，旋转产生离心力，推动泥砂及其它密度较高的固体颗粒向管臂移动，形成旋流，促使泥砂进入砂石罐，清水则顺流进入出水口。完成第一级的水砂分离，清水经出水口、弯管、三通，进入网式过滤器罐内，再进行后面的过滤。

    移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机优势：

   移动式首部系统的投入使用，有效解决了以往工作中的一些难题，它不占用耕地，灵活配用多种水源与地形，还可拖拽到任意地块进行循环使用，无需固定基建、无需复杂安装，实现一机多用、大小地块综合利用；

    移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机操作方式           移动式首部系统，屏幕7寸，联网可实现远程控制；该款施肥机支持手动/自动切换功能，并可通过界面设置水泵，肥泵开启、关闭时间，每路电磁阀间隔时间，并可查看灌溉记录等，方便、省时、省力。
① 4G联网状态指示图标

② 水泵开关，手动模式下触摸此区域实现水泵启停，启动时显示叶轮转动动画

③ 肥泵开关，手动模式下触摸此区域实现肥泵启停，启动时显示叶轮转动动画

④ 主管道流量计，默认支持霍尔脉冲流量计

⑤ 施肥阀开关，手动模式下触摸此区域可以实现打开/关闭施肥阀

⑥ 施肥通道流量计，默认支持霍尔脉冲流量计

⑦ 搅拌桶状态，手动模式下触摸此区域可以实现搅拌电机启停

⑧ EC/PH 显示

⑨ 分区列表，触摸此区域跳转到阀门列表（画面2）

⑩ 灌溉模式/施肥模式切换

⑪ 启动/停止/暂停

⑫ 设置按钮，触摸此区域跳转到设置页面（画面x）

⑬ 温室控制按钮，触摸此区域跳转到温室控制页面（画面x）

  移动式首部系统 濉溪县国家级特种大县智慧种业示范基地用施肥机优势介绍

      移动式首部安装了离心过滤器1组、双网式过滤器1组，两层过滤装置相互配合使用，形成高精密的过滤系统，有效解决多年前建成的农田井含沙量大、水质混杂，容易堵塞滴灌管路和出水口等问题，高精密过滤，从而达到zhen正意义上的均匀供水供肥效果，能够为用户带来节水节肥、省时省力、增产增收，生态友好的多重效益。
