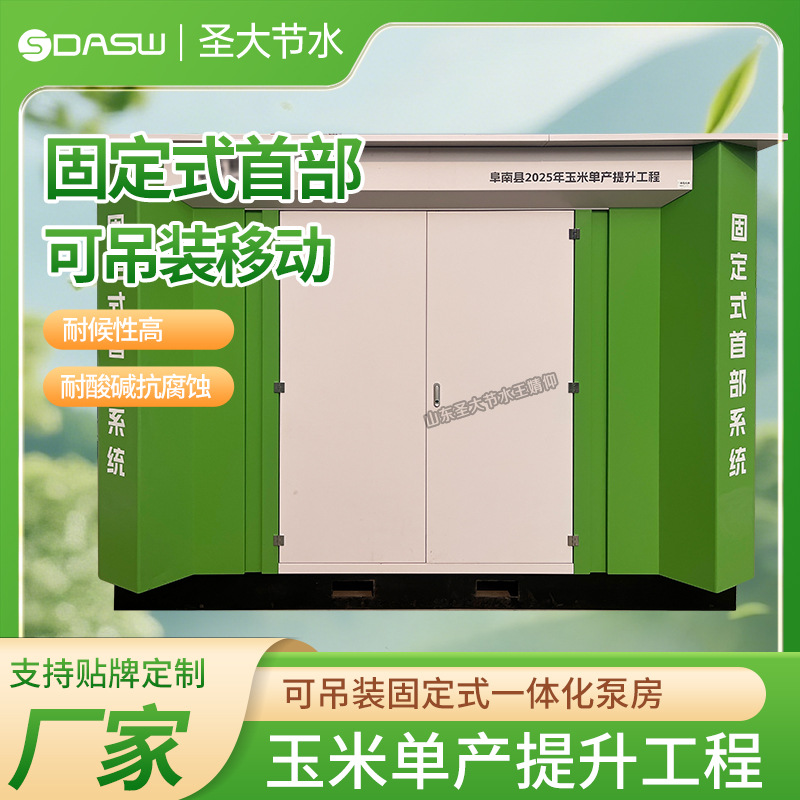

固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机
圣大节水固定式首部系统，该技术是将水源接入移动泵房主管道，通过泵房内智能水肥一体机将可溶性固体肥料或液体肥料配兑而成的肥液与灌溉水一起，通过离心过滤器和网式过滤器进入管道系统均匀、定时、定量地浸润作物根系发育生长区域，使根系土壤始终保持适宜的含水量和养分含量。采用灌溉施肥技术，可按照作物生长需求，进行全生育期需求设计，把水分和养分定量、定时，直接提供给作物。
固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机组成部件
1.一体化房体：
1>、全金属房体，防腐蚀，镀锌钢板制作、内外喷漆多层防锈处理。房体钣金厚度不小于1.2mm， 门板厚度不低1.5mm，表面涂层厚度60-80μm，具备耐候性和抗腐蚀性能，确保设备在户外长期 使用不易褪色、剥落
2>、含基础以下素土找平、压实及 10cm 厚 C20基础层，尺寸不小于 3100mm*2000mm*100mm （长*宽*厚）
2.施肥装置:
1>、采用不锈钢立式离心泵，耐腐蚀、效率高、运行平稳。电压：380V，功率：≥1.1kW，能配合灌溉泵使用。 防护等 级≥IP55，防止各方向低压喷水，具备防尘和防溅水功能，适用于户外及潮湿环境作业
2>、施肥泵额定扬程： ≥50m，流量≥1m³/h
3>、施肥桶容积： ≥500L，LDPE 线性低密度聚乙烯材质
4>、搅拌电机电压与功率：电压：380V，功率： 0.75KW。搅拌电机防护等级： ≥IP54。具备良好的防尘和防溅水性 能，确保电机在户外和潮湿条件下可稳定运行
5>、配备耐震压力表，确保在振动环境中连接稳固
6>、实时检测施肥管道流量，监测流量范围0.1-1000L/H，zui大耐压 1.6MPa，精度±3%
7>、实时检测施肥管道压力，测量精度为0.5%FS，量程 0-1.6mPa，IP67 防护等级，具备耐腐 蚀性能
3.过滤装置：
1>、过滤系统包含3寸离心过滤器、T型叠片过滤器、Y型肥液过滤器等，且能配合使用，能够 有效防止施肥泵和滴灌带堵塞现象。
2>、过滤器壳体均为非金属材质，采用高强度尼龙+玻纤材质，具有耐候性和抗腐蚀性能，确保设 备在户外长期使用不易开裂、老化、褪色
3>、系统额定水流量≥50m³/h
4>、系统过滤精度不低于 120 目，采用耐腐蚀材质，具有易清洗等特点。
4.电控系统:
1>、工作电压：满足宽电压供电，能够基本满足农业环境电压波动较大情况。具备用电安全保护 功能，具备现场无零线环境下的漏电保护；
2>、系统具备本地和远程两种控制方式，本地模式下通过设备触控屏操作，无网络情况下，也能 正常使用，确保系统运行安全可靠。远程模式下可通过手机操作，控制柜配备紧急停止按钮；
3>、集成化设计：控制柜具备水肥控制和主水泵变频控制的功能，设备同时满足主水泵的变频调 节及调节施肥速度；
4.>、变频功率：支持 15KW 及以下主水泵，可根据设定的压力、频率进行调节潜水泵运转；
5>、主水泵控制可满足 1-50Hz频率控制，工频和变频切换功能，满足短时间内水泵过载环境下仍 然正常启动；
6>、电源插头：对接电源采用 380V 标准高压航空接插头。
5.智能控制模块：
6.设备安全及防护 :
1>、设备保护：告警保护 电机过载，堵塞，空管等异常，故障预警及设备保护。管道压力监测，压力 上下限报警保护，出现故障时，系统自动停止运行;
2>、系统接地模块，保证用电安全。

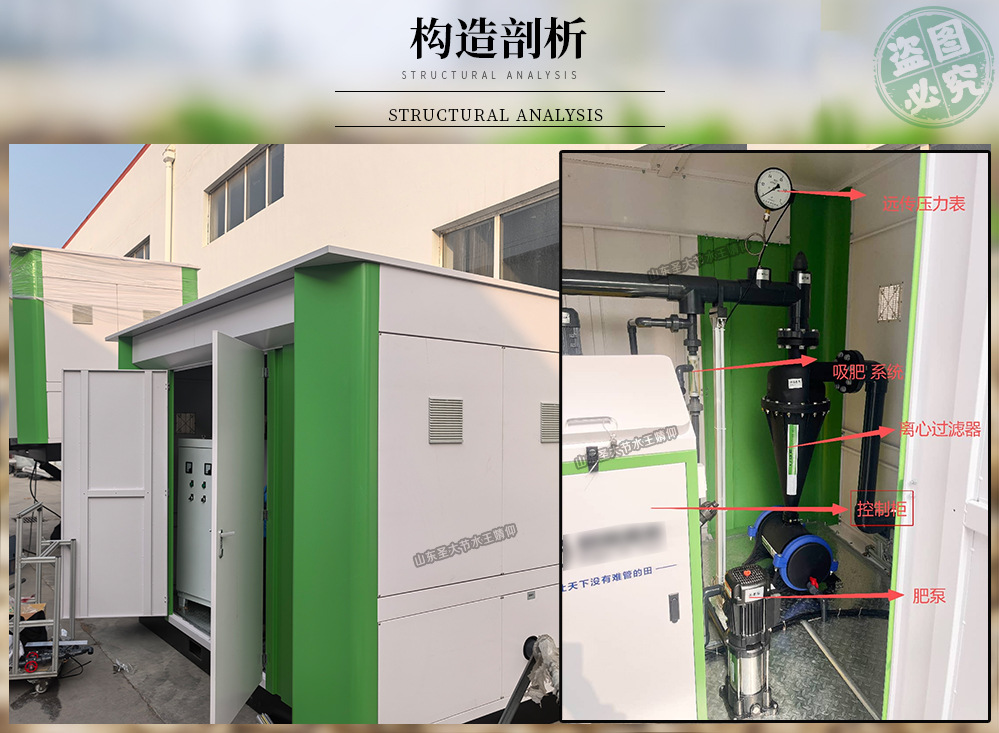

固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机构造解析
圣大节水固定式首部系统由搅拌电机、搅拌桶、配电箱、变频器、过滤系统、房体、车架等组成。

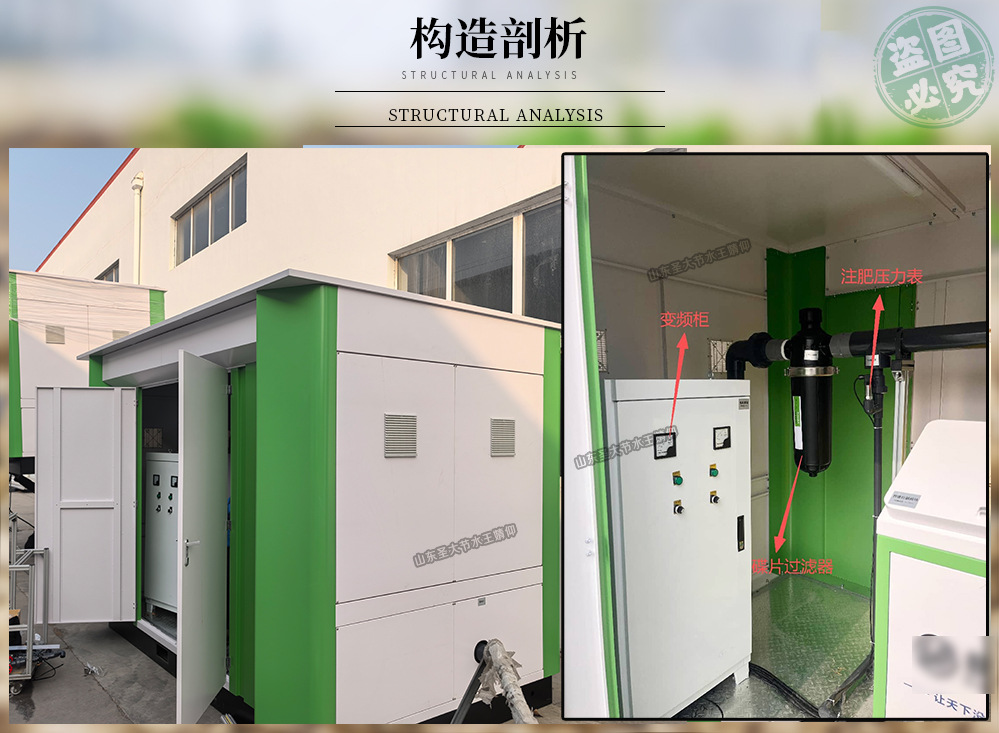

固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机构造解析
固定式首部系统 阜南县2025年玉米单产提升用自动水肥一体机能实现哪些功能
1、可 APP/本地操作：10 寸触屏进行施肥/水泵操作，可根据时间/施肥量进行远程操作施肥/灌溉/水泵启停等功能;
2、远程监测功能：web/app 可监测移动首部的运行状况/位置/施肥量/工作时间/操作日志/告警日志/电压/电流/主管压力;
3、具备定位功能，北斗单模块定位，定位精度≤2 米。可发送定位信息至云端，一键导航设备处;
4、支持 OTA 远程升级维护;
5、10 寸高清触摸屏，自带工业控制板，具备防阳光直射功能;
6、支持 SIM 卡类型 SIM 卡信息管理功能：支持电信，移动联通 SIM 卡，自动识别并上报 SIM 号.
固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机工作原理
固定式首部系统，由水泵供水经水管切向进入罐内，旋转产生离心力，推动泥砂及其它密度较高的固体颗粒向管臂移动，形成旋流，促使泥砂进入砂石罐，清水则顺流进入出水口。完成第一级的水砂分离，清水经出水口、弯管、三通，进入网式过滤器罐内，再进行后面的过滤。
固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机优势：
固定式首部系统的投入使用，有效解决了以往工作中的一些难题，它不占用耕地，灵活配用多种水源与地形，还可拖拽到任意地块进行循环使用，无需固定基建、无需复杂安装，实现一机多用、大小地块综合利用；
固定式首部系统 阜南县2025年玉米单产提升工程用自动水肥一体机操作方式 固定式首部系统，屏幕7寸，联网可实现远程控制；该款施肥机支持手动/自动切换功能，并可通过界面设置水泵，肥泵开启、关闭时间，每路电磁阀间隔时间，并可查看灌溉记录等，方便、省时、省力。
① 4G联网状态指示图标
② 水泵开关，手动模式下触摸此区域实现水泵启停，启动时显示叶轮转动动画
③ 肥泵开关，手动模式下触摸此区域实现肥泵启停，启动时显示叶轮转动动画
④ 主管道流量计，默认支持霍尔脉冲流量计
⑤ 施肥阀开关，手动模式下触摸此区域可以实现打开/关闭施肥阀
⑥ 施肥通道流量计，默认支持霍尔脉冲流量计
⑦ 搅拌桶状态，手动模式下触摸此区域可以实现搅拌电机启停
⑧ EC/PH 显示
⑨ 分区列表，触摸此区域跳转到阀门列表（画面2）
⑩ 灌溉模式/施肥模式切换
⑪ 启动/停止/暂停
⑫ 设置按钮，触摸此区域跳转到设置页面（画面x）
⑬ 温室控制按钮，触摸此区域跳转到温室控制页面（画面x）
